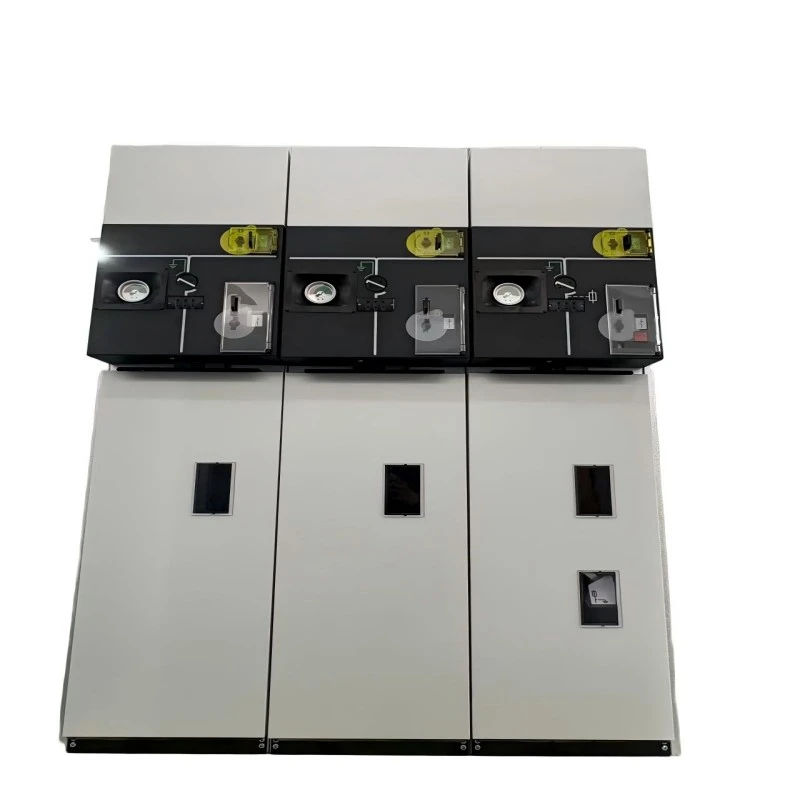

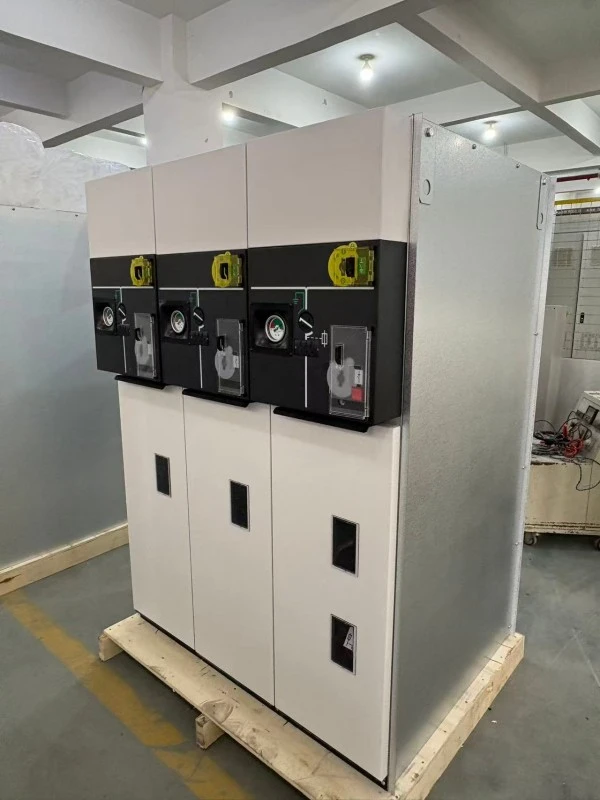

Vzduchom izolovaná kruhová hlavná jednotka HXGN

"H" - kryt krabicového typu,

"X" - kruhová sieť,

"G" - vzduchová izolácia,

"N" - vnútorné

Vzduchom izolovaný rozvádzač s uzavretým kruhovým rozvodom HXGN s kovovým krytom určený pre kruhové hlavné a radiálne rozvody 6kV–24kV. Na rozdiel odIzolované SF6RMU, táto jednotka používa vzduch ako hlavné dielektrické médium, pričom všetky živé časti sú uzavreté v utesnenej kovovej skrini chránenej proti prachu.

čo to robí?

1. Spája a izoluje výkonové slučky v sekundárnom rozvode

2. Chráni distribučné transformátory cez odpínače záťaže a kombinácie poistiek

3. Poskytuje viditeľné izolačné medzery pre bezpečnú údržbu

4. Slúži ako ekonomická alternatíva k plynom izolovaným rozvádzačom

Vzduchom izolovaná kruhová hlavná jednotka HXGN je široko používaná v aplikáciách, kdeplyn SF6je obmedzená tam, kde sa vyžaduje časté viditeľné odpojenie, alebo kde rozpočtové obmedzenia uprednostňujú osvedčenú jednoduchú technológiu bez ohrozenia bezpečnosti.

Popis produktu

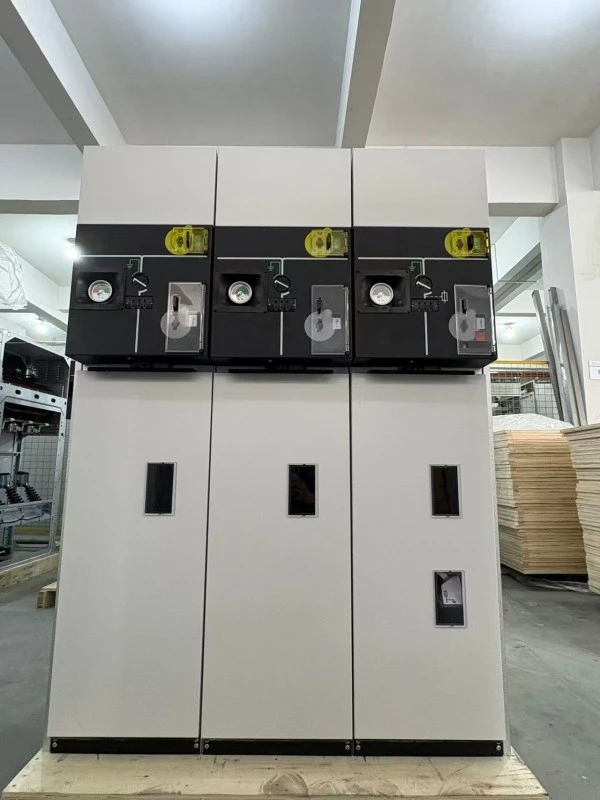

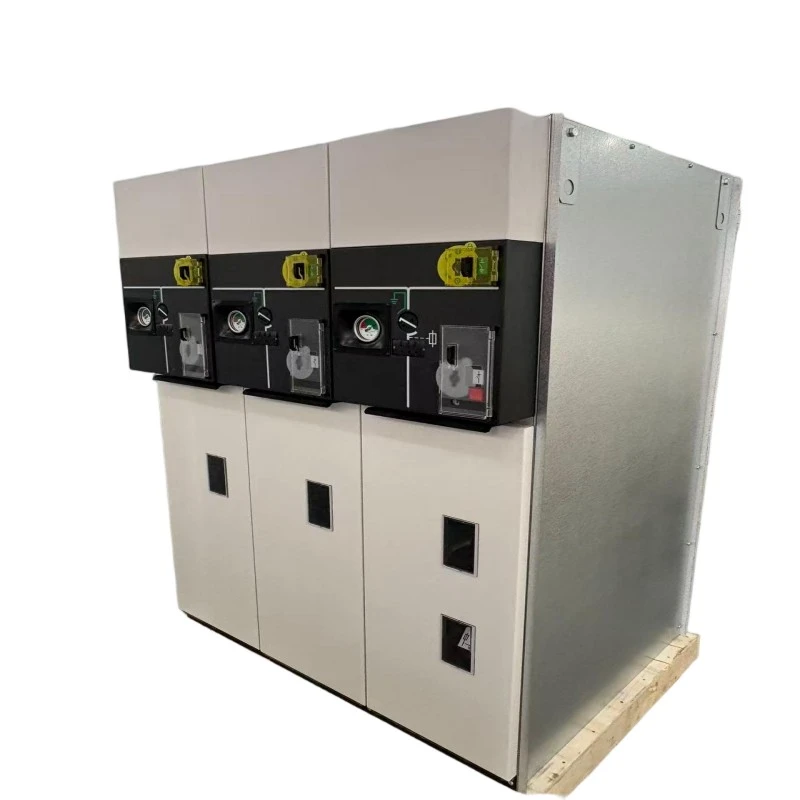

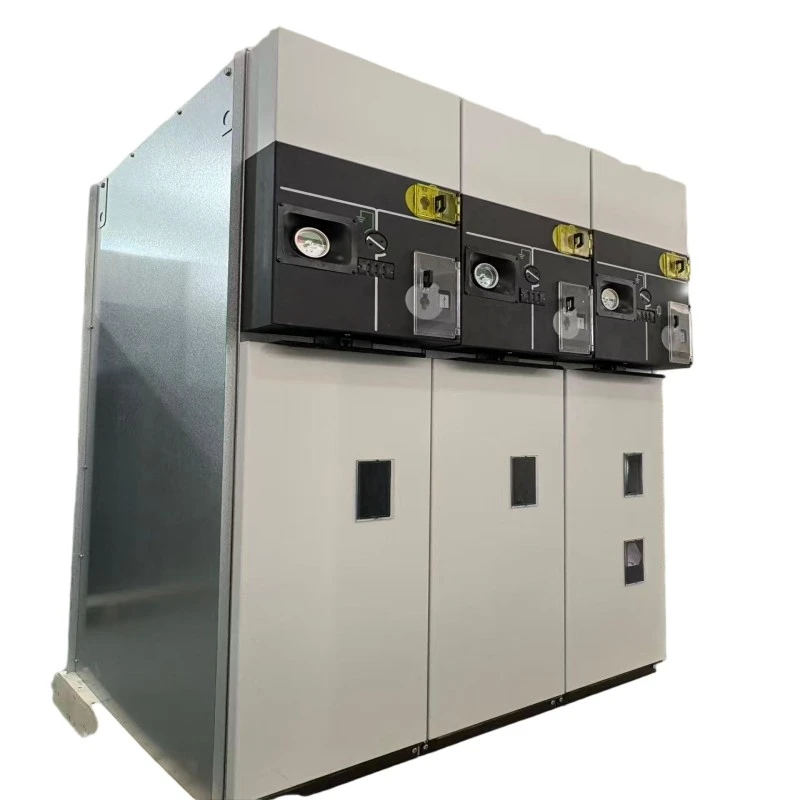

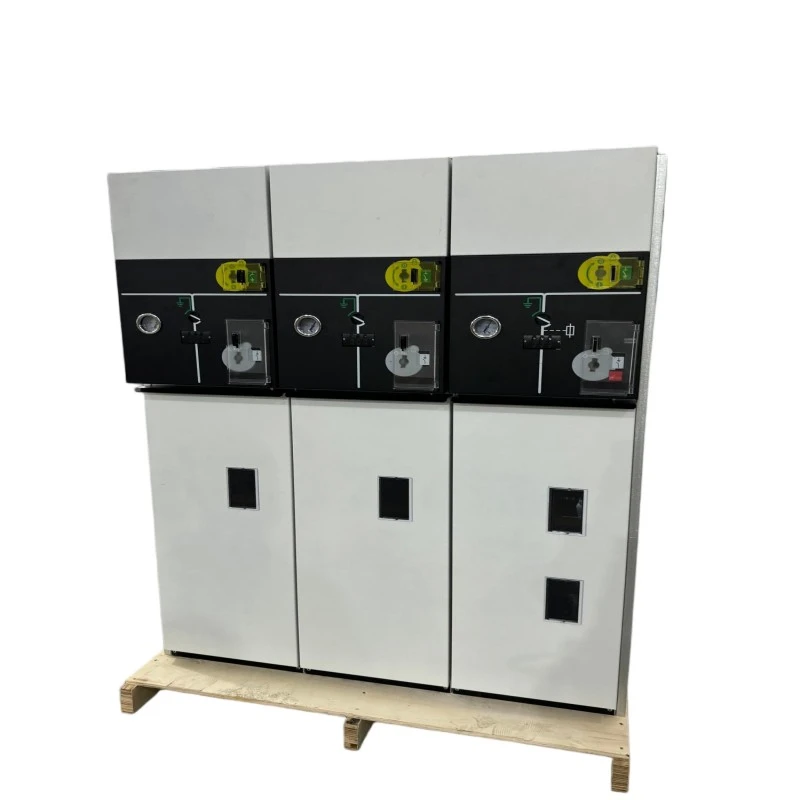

Naša vzduchom izolovaná kruhová hlavná jednotka HXGN je vzduchom izolovaná kruhová hlavná jednotka novej generácie navrhnutá na vnútornú inštaláciu v rozvodniach, priemyselných závodoch, komerčných budovách a vidieckych rozvodných sieťach elektrickej energie. Menovité napätie sa pohybuje od 6kV do 24kV, s menovitým prúdom 630A pre hlavné prípojnice a 125A pre transformátorové obvody chránené poistkou.

Základné technické vlastnosti:

1. Vzduchová izolácia s optimalizovaným fázovým odstupom a izolovanými bariérami

2. Utesnený dizajn krytu (IP3X alebo IP4X), ktorý zabraňuje vniknutiu prachu a hlodavcov

3. Trojpolohový odpínač záťaže (zatvorený / otvorený / uzemnený) s viditeľným prerušením

4. Integrovaná poistka obmedzujúca prúd pre transformátory (do 125A)

5. Voliteľný modul vákuového ističa na ochranu podávača

6. Mechanické blokovania zabraňujúce nesprávnym operáciám

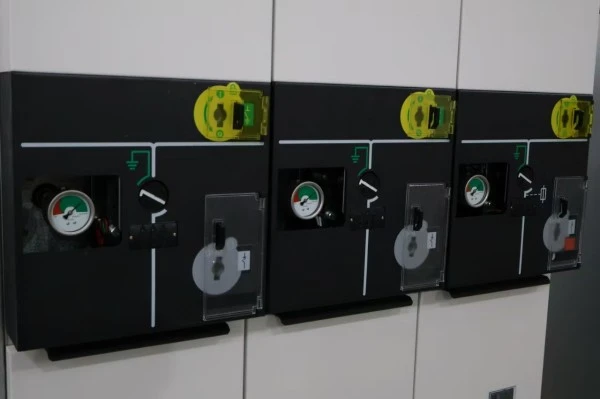

7. Napodobenina predného panela s jasnou indikáciou polohy

Vzduchom izolovaná kruhová hlavná jednotka HXGN ponúka priehľadný a ľahko kontrolovateľný dizajn --- operátori môžu vizuálne potvrdiť otvorenú polohu spínača záťaže, čo je funkcia vysoko cenená počas údržby a procedúr uzamknutia/označenia. Na inštaláciu alebo vyradenie z prevádzky nie je potrebné žiadne špeciálne zariadenie na manipuláciu s plynom.

Parameter produktu (špecifikácia)

Vlastnosti a aplikácia produktu

Kľúčové vlastnosti

● Bez SF6 a šetrné k životnému prostrediu --- Používa iba vzduch ako izolačné médium, žiadne emisie skleníkových plynov.

● Viditeľné prerušenie --- Vypínač záťaže poskytuje jasne viditeľnú izolačnú medzeru, čím zjednodušuje bezpečnostné postupy.

● Utesnené proti prachu a hlodavcom --- Kryt spĺňa IP3X alebo IP4X, čím zabraňuje bežným príčinám porúch vzduchom izolovaných rozvádzačov.

● Kompaktné rozmery --- Šírka jednotky zvyčajne 500 --- 600 mm, vhodná pre priestorovo obmedzené vnútorné rozvodne.

● Cenovo výhodný --- Nižšia počiatočná investícia v porovnaní s SF6 alebo pevnými izolovanými jednotkami RMU.

● Jednoduchá údržba --- Nevyžaduje sa žiadne monitorovanie tlaku plynu alebo dopĺňanie; len vizuálna kontrola a kontaktné čistenie.

● Bezpečnosť blokovania --- Mechanické blokovania zabraňujú zatvoreniu uzemňovacieho spínača, keď je spínač záťaže zatvorený.

Aplikačné scenáre

● Elektrické siete na vidieku a v meste

● Priemyselné zariadenia ---Továrne, banské závody, cementárne (s ochranou proti prachu)

● Komerčné budovy ---Nákupné centrá, kancelárske komplexy, hotely

● Malé až stredné rozvodne --- 6kV-24kV distribučné uzly

● Obnoviteľná energia --- Malé vodné elektrárne, biomasa a distribuovaná solárna energia (vnútorná inštalácia)

● Projekty modernizácie --- Výmena zastaraných vzduchom izolovaných rozvádzačov za moderné utesnené jednotky

Otázky a odpovede

Q1: Ako funguje vzduchom izolovaná kruhová hlavná jednotka HXGN v prašnom prostredí, ako sú cementárne alebo obilné silá?

A: Výborne. Vzduchom izolovaná kruhová hlavná jednotka HXGN je štandardne vybavená úplne utesneným krytom s krytím IP3X (voliteľné IP4X), čo znamená, že do nej nemôžu vniknúť žiadne prachové častice väčšie ako 2,5 mm alebo 1 mm. To zabraňuje sledovaniu a preskokom, ktoré sa bežne vyskytujú v otvorených vzduchom izolovaných rozvádzačoch. Verziu IP4X odporúčame pre miesta s vysokou prašnosťou spolu s pravidelným vonkajším čistením skrinky.

Q2: Je vzduchová izolácia spoľahlivá v pobrežných oblastiach s vysokou vlhkosťou?

Odpoveď: Áno, so správnym dizajnom. Naša vzduchom izolovaná kruhová hlavná jednotka HXGN využíva hydrofóbne izolované bariéry a povrchovú vzdialenosť predĺženú na 240 mm (pre 12 kV) a 360 mm (pre 24 kV). Okrem toho utesnený kryt zabraňuje cirkulácii vlhkého vzduchu a do káblového priestoru je možné nainštalovať voliteľné antikondenzačné ohrievače. Úspešne sme rozmiestnili stovky jednotiek v južných pobrežných provinciách s viac ako 90 % ročnou vlhkosťou.

Otázka 3: Ako sa tento produkt porovnáva s RMU izolovaným SF6?

Odpoveď: SF6 RMU sú kompaktnejšie a úplne utesnené, ale vyžadujú manipuláciu s plynom a majú vyššie počiatočné náklady. Vzduchom izolovaná kruhová hlavná jednotka HXGN je väčšia, ale ponúka:

● Nižšia počiatočná nákupná cena (Vo všeobecnosti ponúka nižšiu počiatočnú investíciu ako porovnateľné riešenia s SF6 v závislosti od konfigurácie a požiadaviek projektu.)

● Žiadne obavy z úniku plynu

● Viditeľné odpojenie pre bezpečnejšiu údržbu

● Jednoduchšie vyraďovanie a likvidácia

Pre zákazníkov, ktorí uprednostňujú nízke náklady na životný cyklus a dopad na životné prostredie bez extrémnych priestorových obmedzení, je HXGN ideálnou voľbou.

Q4: Aké poistky sú kompatibilné s vaším HXGN RMU?

Odpoveď: Naša priehradka poistiek akceptuje štandardné poistky obmedzujúce prúd vysokého napätia DIN 43625 alebo BS 2692. Môžeme dodať poistky prispôsobené vašim požiadavkám na ochranu transformátora (zvyčajne 6,3A až 125A). Obsluha zarážacieho kolíka je mechanicky spojená s trojpolohovým spínačom pre jednofázovú poruchovú ochranu.

Podrobnosti o výrobe

Kryt a tesnenie

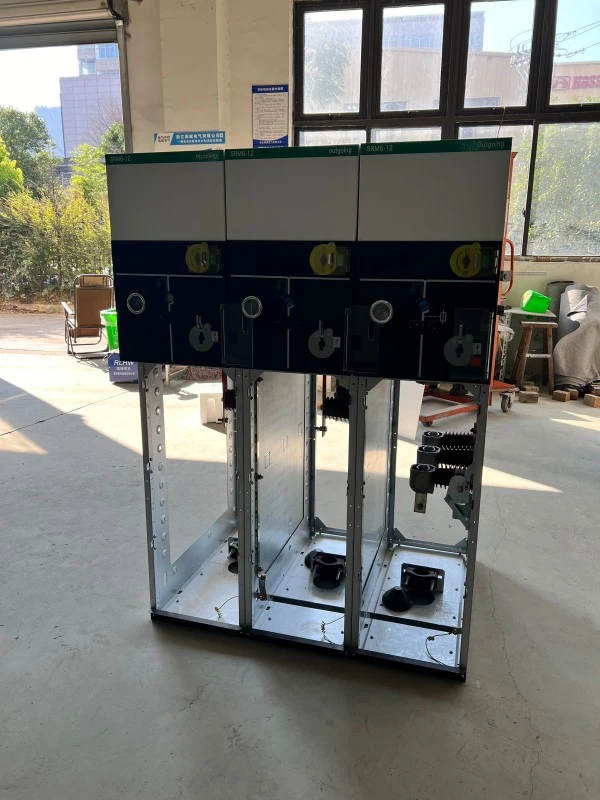

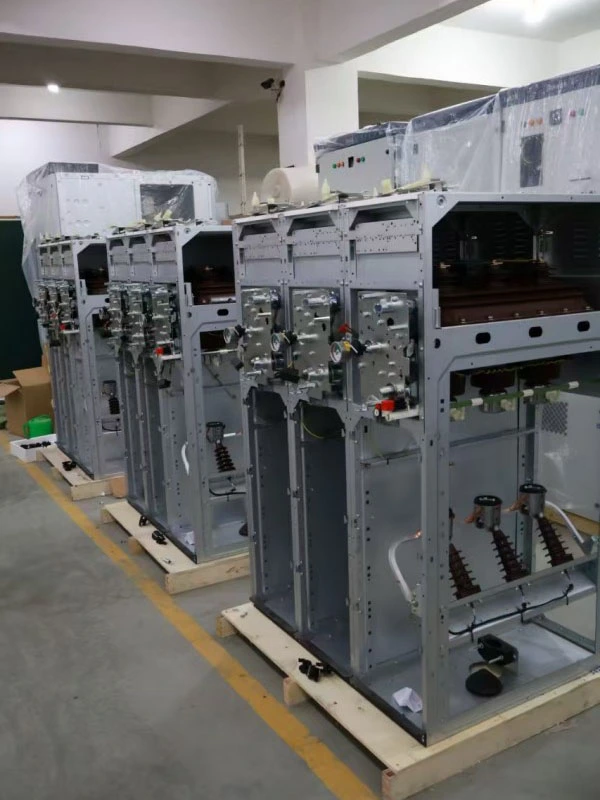

Vzduchom izolovaná kruhová hlavná jednotka HXGN sa vyznačuje 2,0 mm hrubým oceľovým alebo voliteľným krytom z nehrdzavejúcej ocele valcovaným za studena, s povrchovou úpravou elektrostatickým práškovým nástrekom (minimálna hrúbka 80 μm, svetlošedá RAL 7035). Povlak prejde 500-hodinovým testovaním soľným postrekom. Tesnenie je dosiahnuté pomocou tesnení z polyuretánovej peny na všetkých dverách a paneloch, ktoré zaisťujú krytie IP3X. Káblové priehradky sú oddelene utesnené od priehradky hlavného vypínača, aby sa zabránilo šíreniu oblúka.

Dizajn prepínača záťaže

Trojpolohový odpínač záťaže je typu s otočnou čepeľou so samočistiacimi postriebrenými kontaktmi. Zhášacia komora využíva princíp magnetického zhášania v kombinácii s izolovanými zhášacími komorami, ktoré umožňujú prerušenie záťažového prúdu až 630A a vytvorenie/prerušenie nabíjacích prúdov kábla (až 10A). Spínač má dve viditeľné polohy prerušenia (otvorená a uzemnená) a jednu zatvorenú polohu – všetky sú jasne označené na prednom paneli.

Poistková kombinovaná jednotka

Na ochranu transformátora naša vzduchom izolovaná kruhová hlavná jednotka HXGN integruje poistkový priestor s vypínacím mechanizmom ovládaným úderníkom. Keď funguje jednofázová poistka, úderník mechanicky spustí odpínač, aby sa otvorili všetky tri fázy, čím sa zabráni jednofázovej prevádzke. Poistkový priestor je prepojený s uzemňovačom – priestor je možné otvoriť len vtedy, keď je spínač záťaže otvorený a uzemňovač je zatvorený.

Izolačný systém

Všetky prípojnice a prípojky sú izolované teplom zmršťovacou hadičkou (typ so zvýšeným tečením) alebo epoxidovým práškovým náterom. Fázové bariéry sú vyrobené z DMC (zmes na formovanie cesta) alebo SMC (zmes na formovanie plechu) s odolnosťou voči oblúku triedy 1 podľa IEC 60243. Minimálna vzduchová vzdialenosť je:

● 12 kV: 125 mm medzi fázami, 100 mm k zemi

● 24 kV: 220 mm medzi fázami, 180 mm k zemi

Zabezpečenie kvality a testovania

Každá vzduchom izolovaná kruhová hlavná jednotka HXGN sa pred dodaním podrobuje rutinným testom:

● Meranie odporu hlavného obvodu (mikroohmmeter)

● Výkonovo-frekvenčné výdržné napätie (42kV/1min pre 12kV, 65kV/1min pre 24kV)

● Test odolnosti voči indukovanému napätiu

● Test mechanickej prevádzky (200 cyklov pre každý spínač)

● Test izolácie prídavného okruhu (2kV/1min)

● Overenie ochrany krytu (test sondy IP3X alebo IP4X)

● Meranie čiastočného vybitia (<20pC pri 1,5× menovitém napätí)

Záväzok popredajného servisu

Záručná doba: 12 mesiacov od dátumu odoslania (s možnosťou predĺženia na 24 alebo 36 mesiacov s platenou servisnou zmluvou)

Technická podpora: Doživotná bezplatná technická konzultácia; odpoveď do 1 hodiny od oznámenia
